很多工礦行業，比如火力發電廠、煤炭選煤廠、鋼鐵廠及港口碼頭等，安裝使用的廣播呼叫系統均采用2種系統結構：（1）有主機、星形連接系統結構，以下簡稱有主機結構；
（2）無主機、總線連接系統結構，以下簡稱無主機結構。
一、有主機結構優缺點:

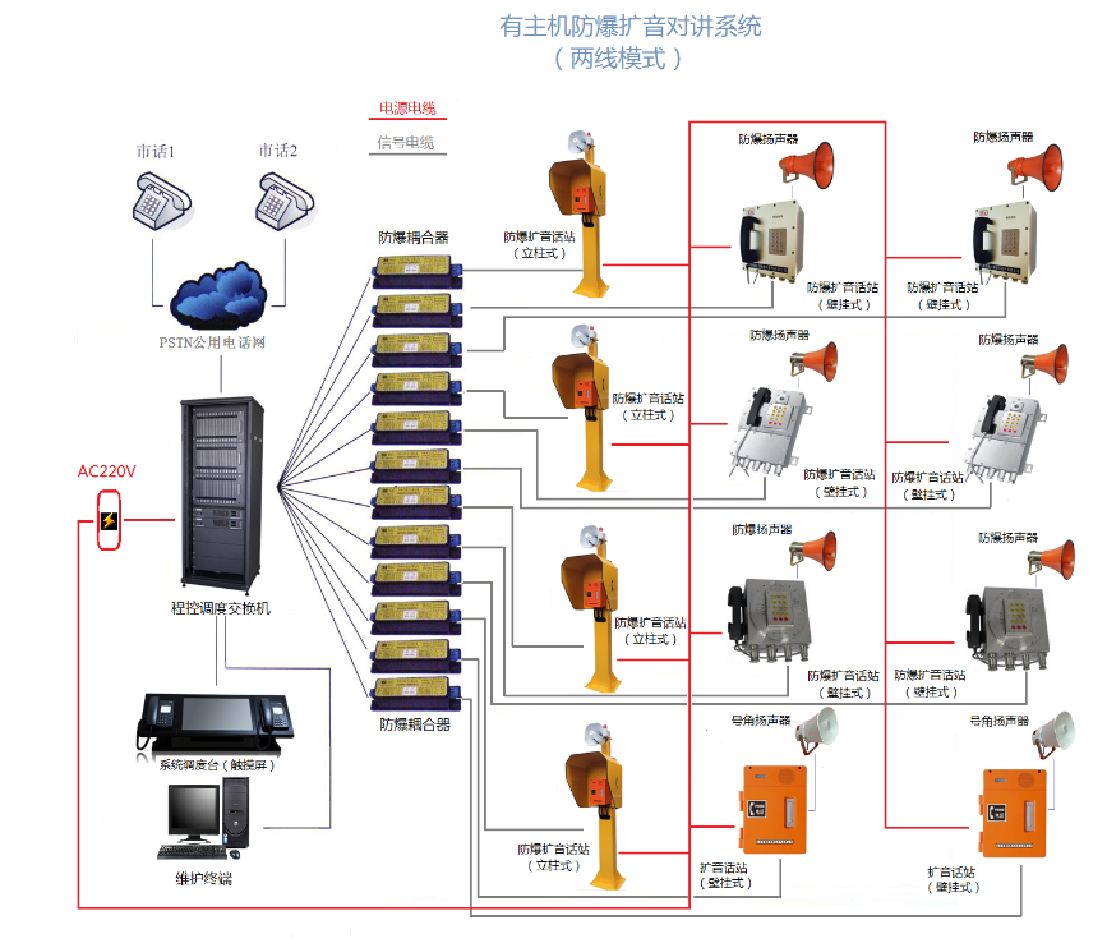

廣播呼叫系統設置1臺主機作為通訊控制中心，用戶話站、防爆電話機、防爆話站等通訊終端，通過電纜單獨接入主機. 有主機系統設備連接采用星形連接系統結構如圖所示。
1.1 有主機結構的優點：
（1）系統中各通訊終端均通過電纜獨立接入主機，所以通訊終端與主機連接可靠，同時系統中任何通訊終端出現連接故障，不會影響其它終端正常工作、也不會影響系統正常工作.
（2）由于通訊終端與主機之間采用星形連接，故不存在阻抗匹配問題，對終端擴音輸出功率沒有影響；
（3）線路檢查便利快捷、可維護性好；系統工作的穩定性和可靠性高；
1.2 有主機結構的缺點：
系統初裝時、安裝工作量較大，使用的通訊電纜較多。
二、無主機結構優缺點：

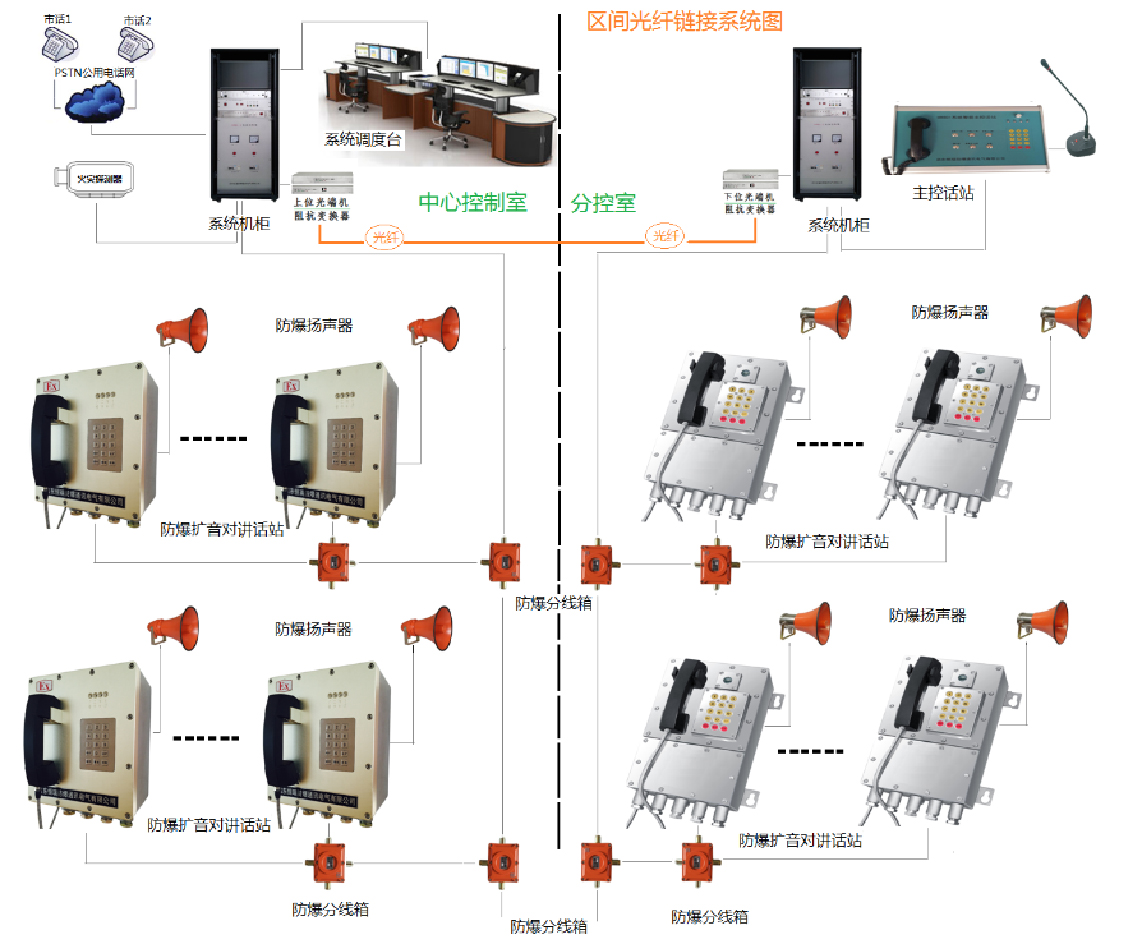

廣播呼叫系統沒有主機（程控調度交換機），有系統智能控制器、用戶話站、防爆擴音話站等通訊終端，通過總線電纜串行連接后即可組成通訊系統。無主機系統設備連接采用總線連接；系統結構如圖所示。
2.1 無主機結構的優點：系統初裝時，安裝工作量較小；由于采用總線電纜串行連接方式，所 以使用的通
訊電纜較少。
2.2 無主機結構的缺點：
（1）由于采用總線式連接方式，因此系統中各通訊終端必須與總線電纜可 靠連接，否則會影響系統正常工作，甚至造成整個系統癱瘓；
（2）由于通訊終端采用總線連接方式，系統的阻抗將會隨著通訊終端接入 的數量而發生變化，從而導致語音信號傳輸衰減增大、話站擴音難以做到滿功率輸出。
（3）系統工作的穩定性和可靠性較差，且線路檢查困難和可維護性較
2.3 無主機結構缺點的克服方法：我公司生產的SKHJ-3X系列數字抗噪聲防爆擴音呼叫系統（無主機）,具有話站與總線電纜連接檢測功能，話站具有良好的AGC功能。系統本身具有的功能，就可以完全克服和彌補上述的缺點和不足。
（1）利用總線電纜測試功能，可以檢測系統中各話站與總線電纜的連接情況，并將測試結果顯示在智能接口上，為用戶維護和檢修提供準確的信息。
（2）利用總線電纜測試功能，可定期對話站工作狀態進行檢測，同時對系統中各話站進行同步和復位操作。
（3）話站的AGC功能可以寬范圍調整語音輸入信號，使話站獲得良好的通話效果和擴音效果。
三、有主機/無主機結構的實際應用：
鑒于有主機系統結構和無主機系統結構各自的優缺點，應根據話站數量、 功能要求、話務量等幾個方面因素來選擇系統結構。
3.1 選擇有主機結構的原則
當系統容量（話站數量）大于40門、話務量大、功能要求高時，建議采用有主機、星形連接系統結構。
3.2 選擇無主機結構的原則
當系統容量（話站數量）小于40門、話務量小、功能要求低時，建議采用無主機、總線連接系統結構。
